در شهرهای شلوغ و متراکم امروزی، زمین گرانترین کالاست. اما فضایی وجود دارد که اغلب نادیده گرفته میشود و پتانسیل تبدیل شدن به لوکسترین بخش ساختمان را دارد: پشت بام. تبدیل بامهای ایزوگام شده و پر از کولر به یک روف گاردن (Roof Garden) سرسبز، گامی بزرگ است، اما قرار دادن یک فضای مسکونی یا تفریحی در میان این باغ هوایی، بازی را کاملاً تغییر میدهد.
استفاده از کانکس ویلایی روی پشتبام، ایدهای عالی برای خلق یک پنتهاوس شخصی است. اما وقتی صحبت از ویو ابدی و آسمان میشود، دیوارهای صلب و بسته معنایی ندارند. اینجا قلمرو کانکس ویلایی شیشهای است. سازهای که مرز بین داخل و خارج را محو میکند. اما نصب یک سازه شیشهای در ارتفاع ۳۰ متری از سطح زمین، چالشهای فنی پیچیدهای دارد که اگر نادیده گرفته شوند، خطرات جانی و مالی سنگینی به همراه خواهند داشت. در این مقاله مهندسی، ما صفر تا صد طراحی و اجرای این اتاقهای شیشهای هوایی را بررسی میکنیم.
طبق استاندارد ASCE 7 (بارهای طراحی ساختمان)، فشار باد (Wind Pressure) با افزایش ارتفاع به صورت نمایی زیاد میشود. یک کانکس شیشهای که در باغ همکف ایمن است، ممکن است در طبقه دهم تحت فشار باد دچار شکست شیشه یا لرزش شدید اسکلت شود. بنابراین، محاسبات استاتیکی برای کانکسهای روف گاردن باید با ضریب اطمینان متفاوتی نسبت به مدلهای زمینی انجام شود.
– هندبوک طراحی سازههای بلندمرتبه
آیا سقف ساختمان تحمل وزن کانکس ویلایی را دارد؟
اولین سوالی که مهندس محاسب از شما میپرسد این است: سقف شما چقدر بار اضافه را تحمل میکند؟ سقف بامها معمولاً برای بار زنده (Live Load) حدود ۱۵۰ تا ۲۰۰ کیلوگرم بر متر مربع طراحی شدهاند (معادل وزن برف یا تردد افراد تعمیرکار).
یک کانکس ویلایی معمولی وزنی حدود ۸۰ تا ۱۰۰ کیلوگرم بر متر مربع دارد که ظاهراً سبک است. اما مشکل در بار متمرکز (Point Load) است. اگر کانکس روی ۴ پایه قرار گیرد، تمام وزن چند تنی به ۴ نقطه کوچک از سقف وارد میشود که میتواند باعث سوراخ شدن ایزوگام یا ترک خوردن دال بتنی شود.

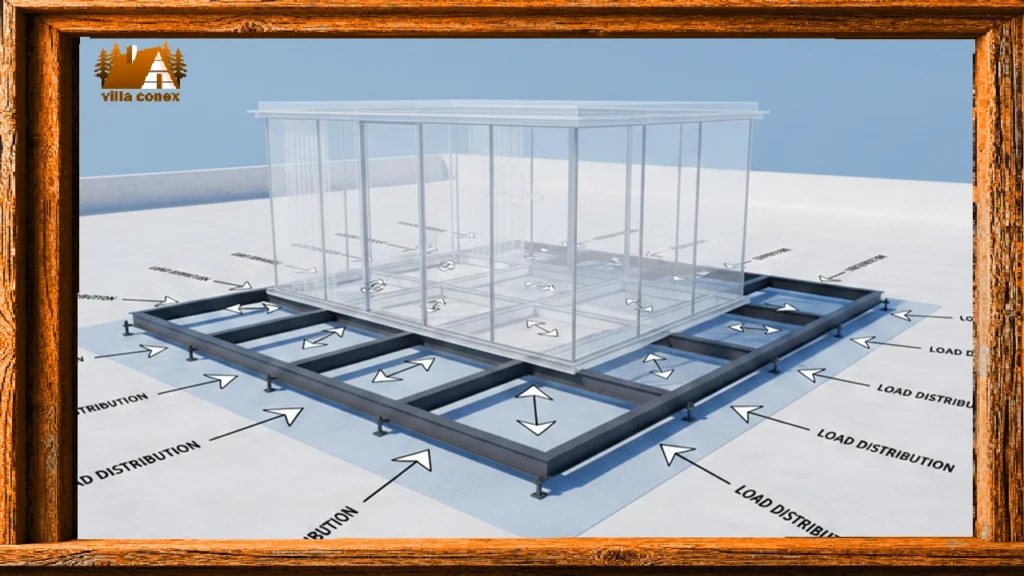

راهکار ما در اسکلت کانکس ویلایی مخصوص روف گاردن، استفاده از شاسی گسترده (Grid Chassis) است. ما شاسی کف را به صورت شبکهای طراحی میکنیم تا وزن سازه در سطح وسیعی پخش شود و فشار نقطهای حذف گردد. در برخی موارد حساس، حتی تیرآهنهای تقویتی روی بام اجرا میشود تا بار مستقیماً به ستونهای اصلی ساختمان منتقل شود.
تکنولوژی دیوارهای شیشهای در ارتفاع
شیشه در ارتفاع، شوخیبردار نیست. استفاده از شیشههای معمولی (Float) یا حتی سکوریت تکلایه برای دیوارهای کانکس روف گاردن ممنوع است. چرا؟ چون در صورت شکستن، قطعات آن مثل ترکش روی سر عابران پیاده در خیابان میریزد.
استاندارد الزامی برای این سازهها، استفاده از شیشههای لمینت سکوریت (Laminated Tempered Glass) است. این شیشهها مثل شیشه جلوی اتومبیل هستند؛ دو لایه شیشه که با یک طلق PVB به هم چسبیدهاند. اگر ضربهای شدید یا فشار باد باعث شکستن شیشه شود، قطعات آن نمیریزد و سر جای خود باقی میماند. این تکنولوژی در ساخت کانکس ویلایی مدرن با نماهای وسیع، تضمینکننده امنیت جانی است.
مدیریت دما و جلوگیری از اثر گلخانهای
تصور کنید در تیرماه، درون یک اتاق تمام شیشهای روی پشت بام هستید و آفتاب مستقیم میتابد. اگر تمهیدات لازم اندیشیده نشود، این فضا در عرض چند دقیقه به یک سونای غیرقابل تحمل تبدیل میشود که به آن اثر گلخانهای میگویند.

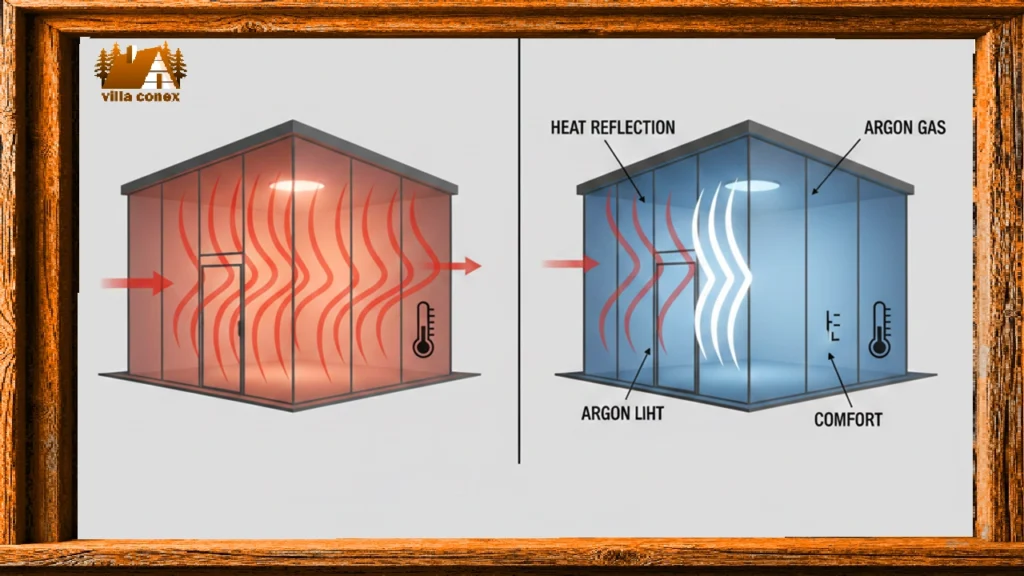

برای حل این مشکل مهندسی، ما از سه لایه دفاعی استفاده میکنیم:
- شیشههای Low-E (کم گسیل): این شیشهها دارای لایه میکروسکوپی اکسید نقره هستند که نور مرئی را عبور میدهند اما حرارت (اشعه مادون قرمز) خورشید را بازتاب میدهند.
- گاز آرگون: فضای بین دو جدار شیشه با گاز نجیب آرگون پر میشود که عایق حرارتی بسیار قویتری نسبت به هواست.
- تهویه طبیعی و سایبان: طراحی بازشوها باید به گونهای باشد که کوران هوا (Cross Ventilation) ایجاد شود. همچنین استفاده از پرگولا برای کانکس به صورت پیشآمدگی (Overhang) روی شیشهها، مانع تابش عمودی آفتاب ظهر تابستان میشود.
لجستیک و چالشهای نصب در ارتفاع

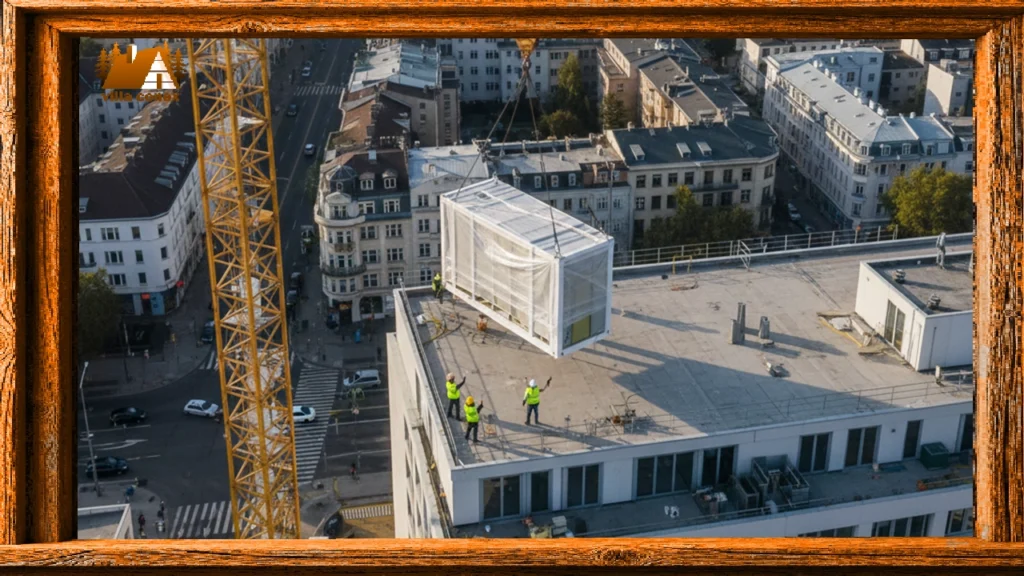

ساختن کانکس روی زمین آسان است، اما بردن آن به طبقه دهم داستان دیگری است. حمل یک کانکس یکپارچه با جرثقیلهای غولپیکر (Kato) هزینه بسیار بالایی دارد و گاهی به دلیل عرض کم کوچه یا وجود کابلهای برق شهری، عملاً غیرممکن است.
راهکار طلایی ما، سیستم پنلایز (Panelized) یا مونتاژ در محل است. در این روش، قطعات کانکس (کف، سقف، ستونها و پنلهای شیشهای) در کارخانه کانکس ویلایی تولید و کدگذاری میشوند. سپس با آسانسور باری یا جرثقیلهای کوچک بالابر به پشت بام منتقل شده و توسط تیم فنی مونتاژ میشوند. این روش نه تنها هزینه حمل را کاهش میدهد، بلکه امکان ساخت سازههای بزرگتر از استاندارد حمل جادهای را نیز فراهم میکند.
همسطح سازی کف و ایجاد جریان فضایی
یکی از اصول زیباییشناسی در روف گاردن، پیوستگی فضای داخل و خارج (Indoor-Outdoor Flow) است. نباید بین کف کانکس و کف تراس روف گاردن پله یا لبه بلندی وجود داشته باشد که باعث سکندری خوردن شود.
ما با طراحی دقیق ارتفاع شاسی و استفاده از کف کاذب در تراس، سطحی کاملاً فلت ایجاد میکنیم. استفاده از ریلهای دفنی (Flush Rails) برای دربهای کشویی شیشهای، این پیوستگی را کامل میکند. برای انتخاب متریال مناسب کف که هم در داخل و هم در خارج دوام داشته باشد، پیشنهاد میکنیم مقاله کفپوش کانکس ویلایی را مطالعه کنید.
تاسیسات مخفی در سازههای شفاف
در یک اتاق شیشهای، دیواری برای پنهان کردن لولهها و سیمها وجود ندارد. پس تاسیسات کجا میروند؟
هنر طراحی در اینجا استفاده از کف و سقف کاذب است. تمام سیمکشیهای برق، لولههای اسپلیت و داکتهای شبکه هوشمند، از زیر کف یا بالای سقف عبور میکنند. ما معمولاً از ستونهای تاسیساتی (Utility Columns) که با ورقهای کامپوزیت پوشانده شدهاند برای انتقال عمودی رایزرها استفاده میکنیم. اگر قصد دارید ویلای روف گاردن خود را به سیستمهای مدرن مجهز کنید، راهنمای خانه هوشمند ایدههای جالبی برای کنترل پردههای برقی و نورپردازی به شما میدهد.
مجوزهای قانونی و شهرداری
آیا نصب کانکس روی بام قانونی است؟ این سوال پیچیدهای است. در بسیاری از موارد، اگر کانکس به عنوان سازه موقت (بدون اتصال جوشی دائم به اسکلت اصلی) و با کاربری آلاچیق مسقف یا اتاق تاسیسات معرفی شود، با قوانین مشاعات ساختمان تضاد کمتری دارد. اما اگر سازه دائمی و سنگین باشد، نیاز به اخذ مجوز اضافه اشکوب دارد. برای درک بهتر این موضوع حقوقی، حتماً مقاله آیا کانکس ویلایی یک بنای دائمی محسوب میشود؟ را بررسی کنید.
هزینه تمام شده اسکایلائونج پیشساخته
هزینه ساخت یک کانکس شیشهای روی بام، ترکیبی از قیمت خود سازه و هزینههای خاص کار در ارتفاع (سختی کار و بالابری) است. متریال شیشه لمینت و پروفیلهای آلومینیومی ترمال بریک (که برای عایقبندی ضروری هستند) قیمت بالاتری نسبت به دیوارهای ساندویچ پانل معمولی دارند. اما در مقایسه با ساخت یک پنتهاوس با مصالح بنایی (که نیاز به تخریب سقف و تقویت ستونها از پی دارد)، روش پیشساخته بسیار مقرونبهصرفهتر و سریعتر است. برای برآورد اولیه، میتوانید به لیست قیمت کانکس ویلایی مراجعه کنید، اما به یاد داشته باشید که هزینه نصب در طبقات بالا جداگانه محاسبه میشود.
ایجاد روف گاردن با کانکس روی پشت بام یک کار تماماً مهندسی است.
طراحی کانکس ویلایی با دیوارهای شیشهای روی روف گاردن، اوج تلفیق مهندسی سازه و معماری لوکس است. این سازهها فضایی دنج، ایمن و مشرف به شهر را در اختیار شما قرار میدهند که در هیچ کجای دیگر ساختمان قابل تجربه نیست. اگر سقف بام شما بلااستفاده مانده است، نصب یک اسکایلائونج پیشساخته میتواند ارزش ملک شما را تا حد چشمگیری افزایش دهد. برای امکانسنجی فنی و بازدید از بام پروژه توسط مهندسین سازه ما، میتوانید از طریق صفحه تماس با ما اقدام نمایید.
